【計測設定】サーモグラフィ画像の指定の箇所の温度計測を開始する – LiLz株式会社

LC-T10で撮影したサーモグラフィ画像から、指定した範囲で温度の計測ができる機能を提供しています。この記事では指定した温度範囲の計測方法を解説します。

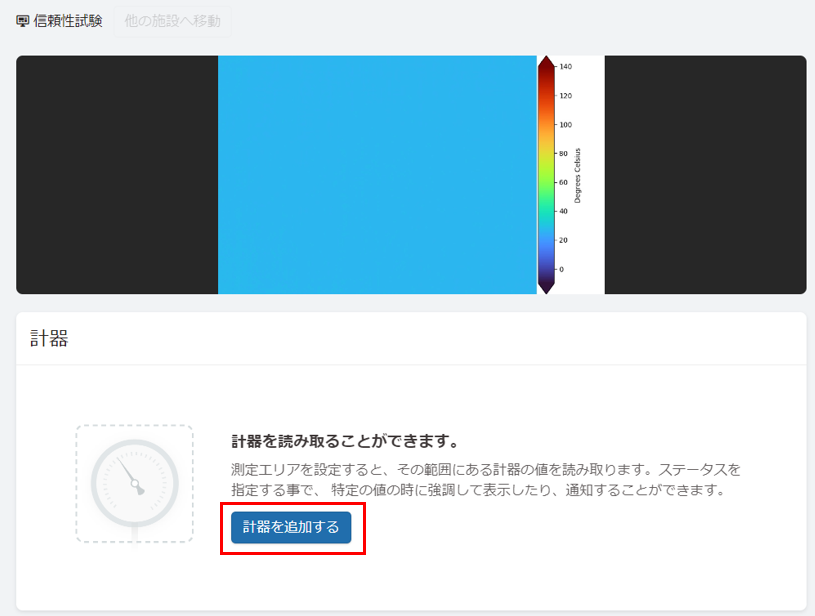

1. LiLz Gaugeのカメラ個別ページより、「計器を追加する」ボタンをクリックします。

2. 「サーモエリア型」をクリックします。

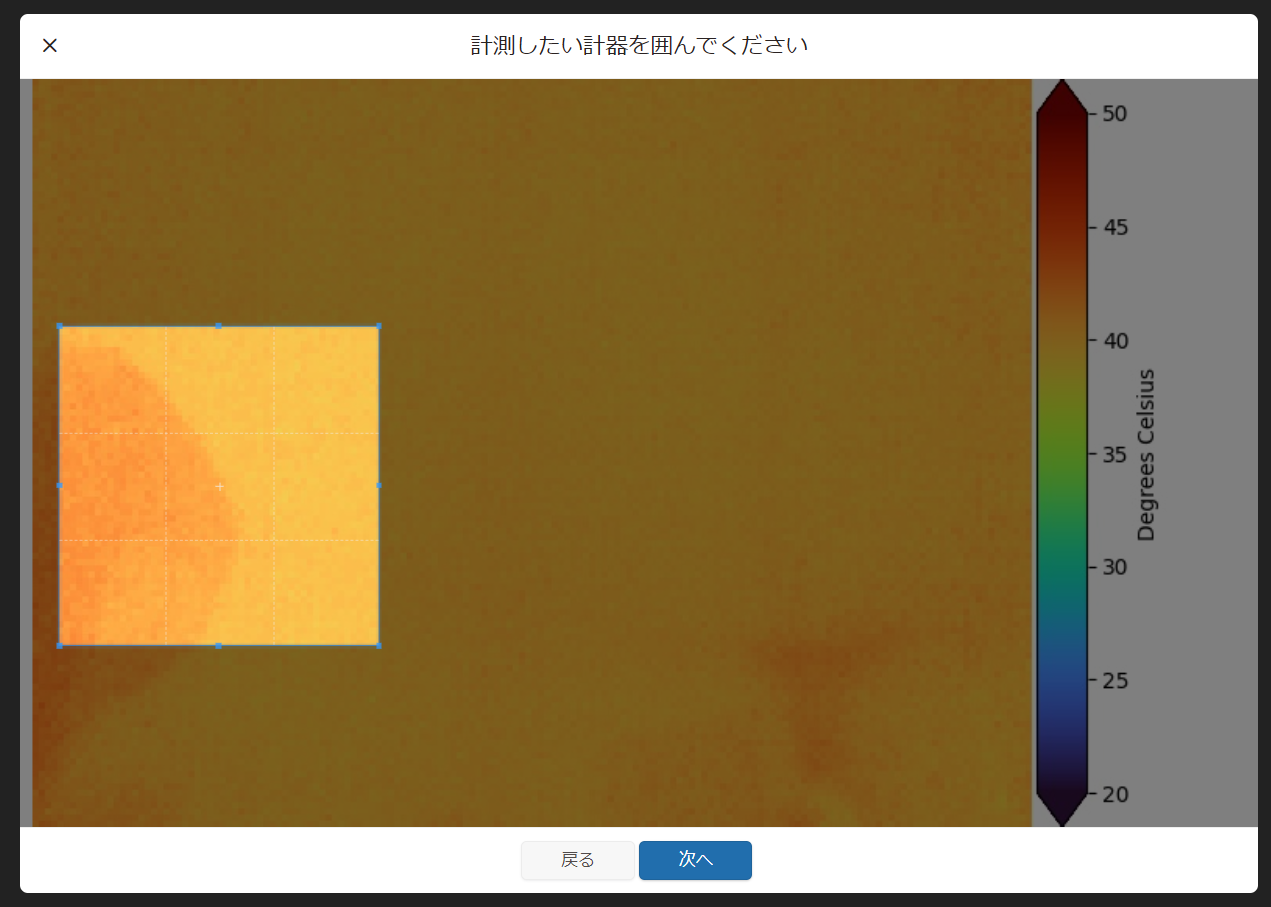

3. 計測したい範囲を正方形で囲い、「次へ」をクリックします。
※青枠をドラッグすることで範囲を移動させることができます。
※青枠の枠線をドラッグすることで、枠の大きさを変更できます。

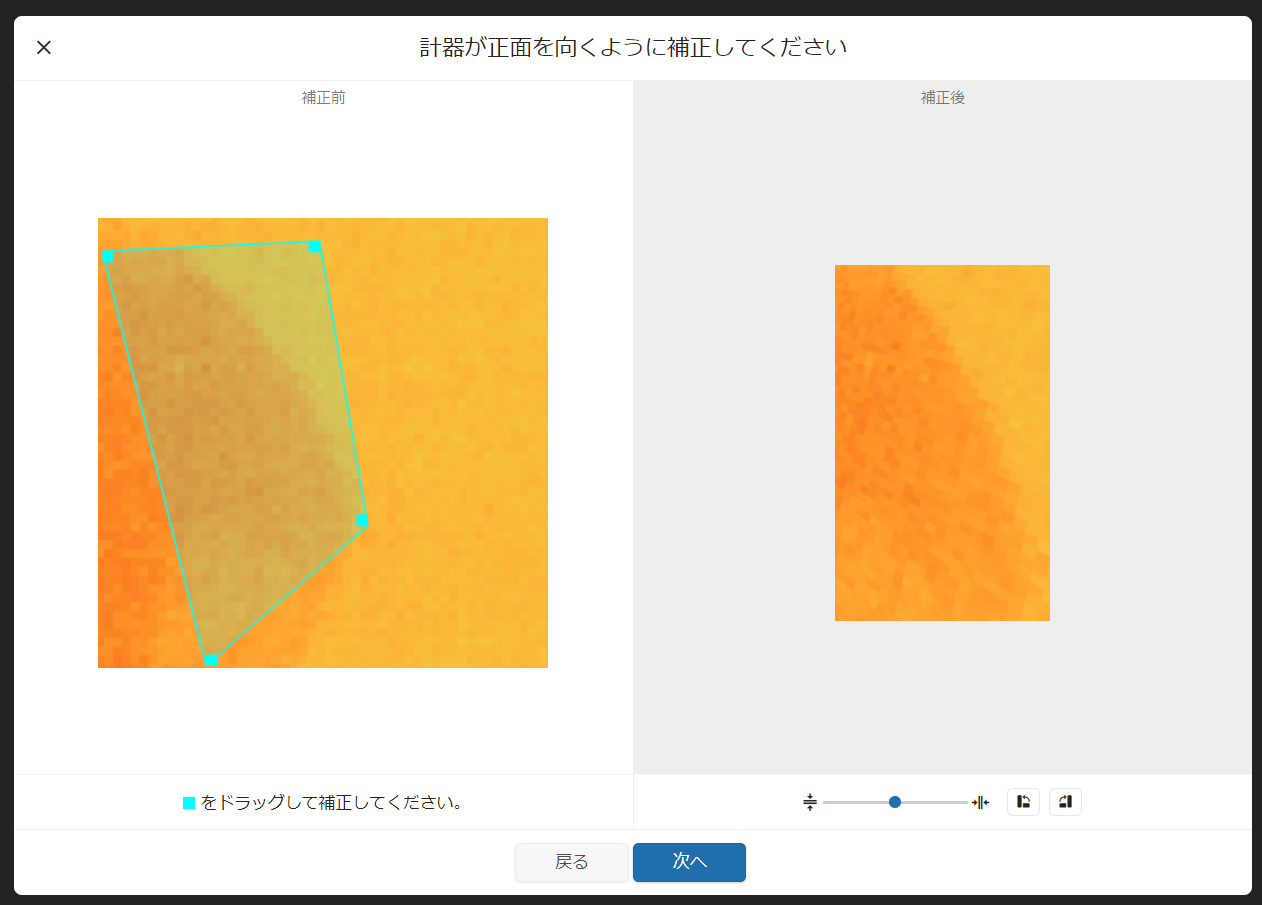

4. 水色の■をドラッグし、傾きを補正し、「次へ」をクリックします。

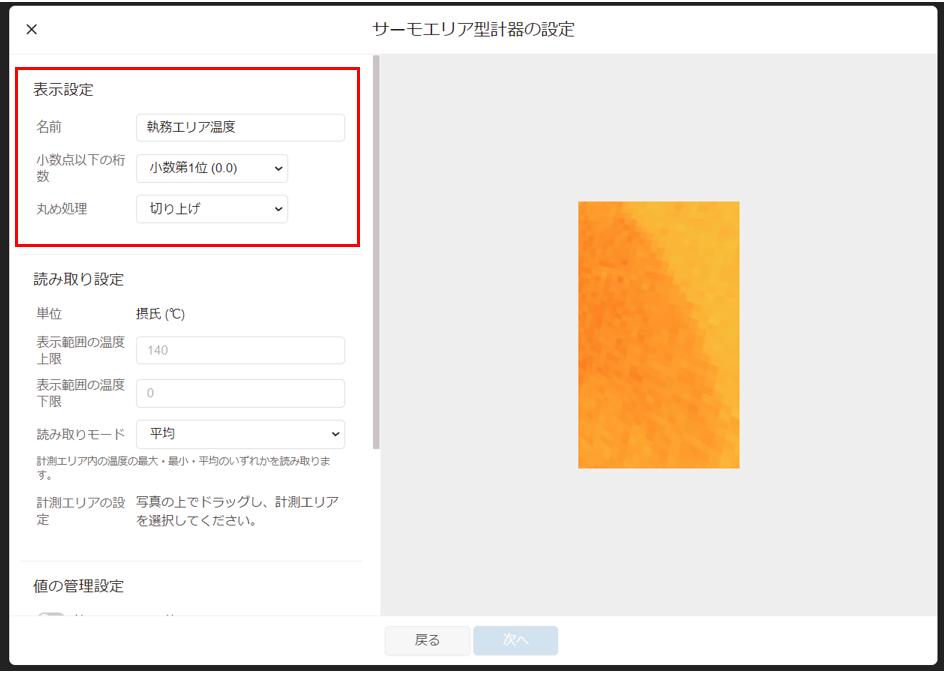

5. 表示設定で以下の内容を設定します。

#	項目	設定内容
1	名前	LiLz Gauge上に表示する計測範囲の名前を設定します。
2	小数点以下の桁数	計測したい温度数値の小数点表示の桁数を設定します。
3	丸め処理	計測したい温度数値の丸め処理を設定します。

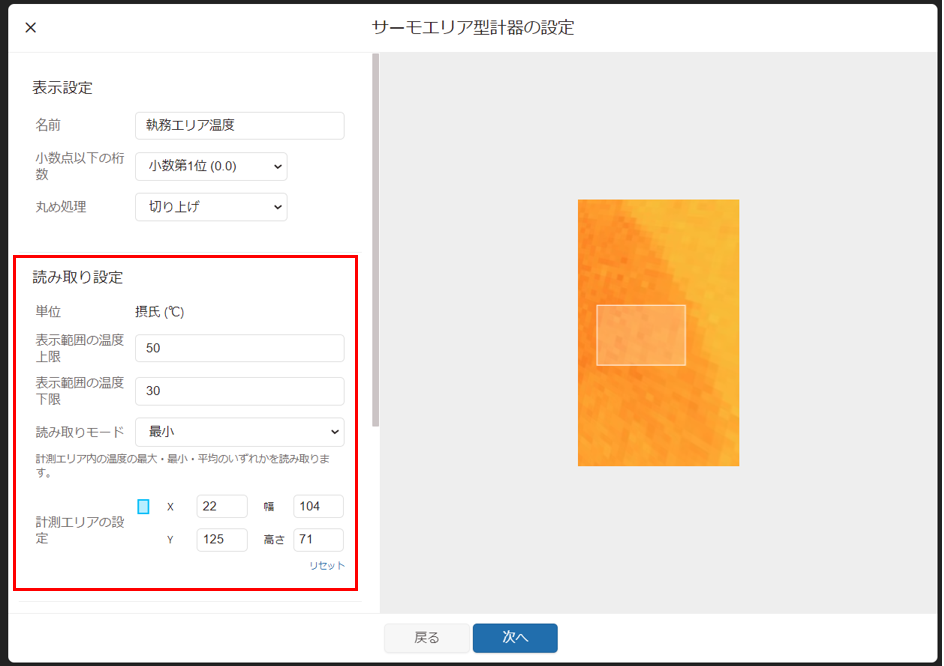

6. 読み取り設定で以下を設定します。

#	項目	設定内容
1	表示範囲の温度上限	計測したい範囲の温度の上限値を入力します。
2	表示範囲の温度下限	計測したい範囲の温度の下限値を入力します。
3	読み取りモード	計測したい範囲の温度の計算方法を設定します。平均：計測したい範囲の温度の平均値を表示最大：計測したい範囲内で1ピクセルの最大温度を表示最小：計測したい範囲内で1ピクセルの最小温度を表示
4	計測エリアの設定	画像をドラッグし、計測したい範囲を切り抜きます。ここで囲った範囲の温度を読み取りモードに従い計測します。

7. 上下限の閾値を設定します。
上下限の閾値に関する設定は任意となります。設定方法はこちらをご参照ください。

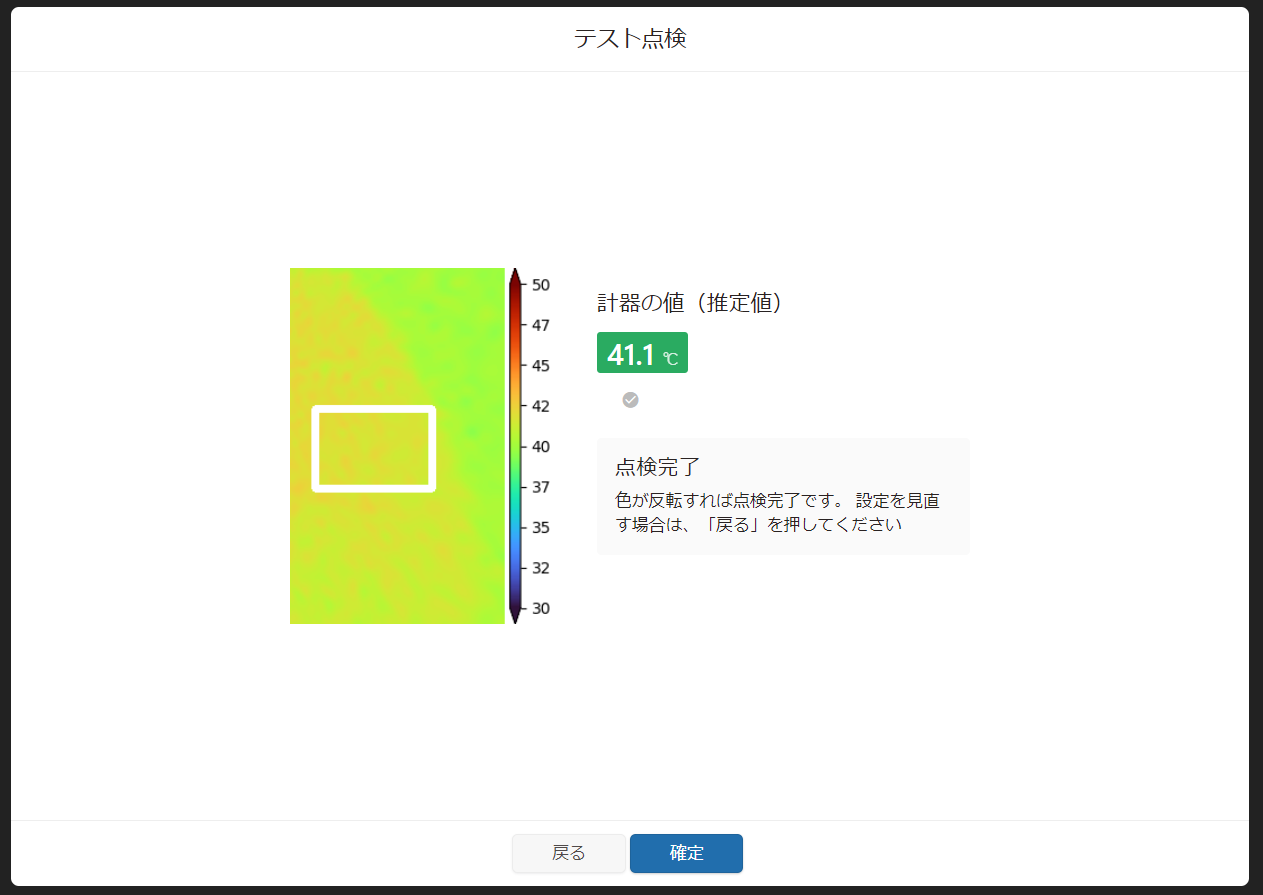

8. 全ての設定が完了したら「次へ」をクリックし、値に問題がなければ「〇」ボタンをクリック後、「確定」ボタンをクリックし、設定を完了させます。

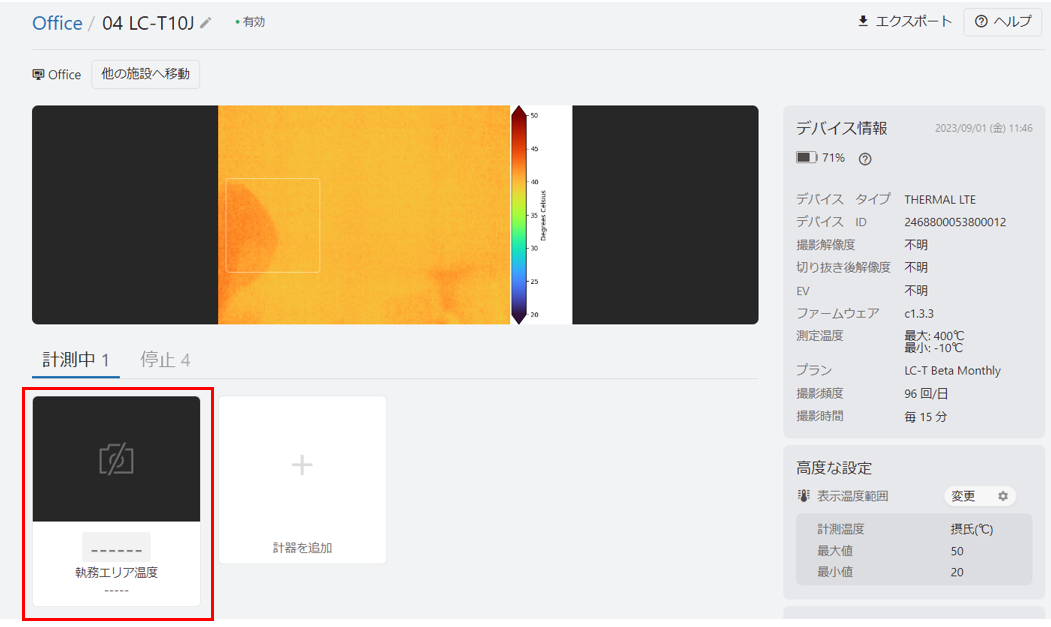

8. 「確定」ボタンをクリック後はに「計測中」のタブに新たな計器が表示されます。次回撮影時より計測がスタートできます。

これで計器の設定が完了です。

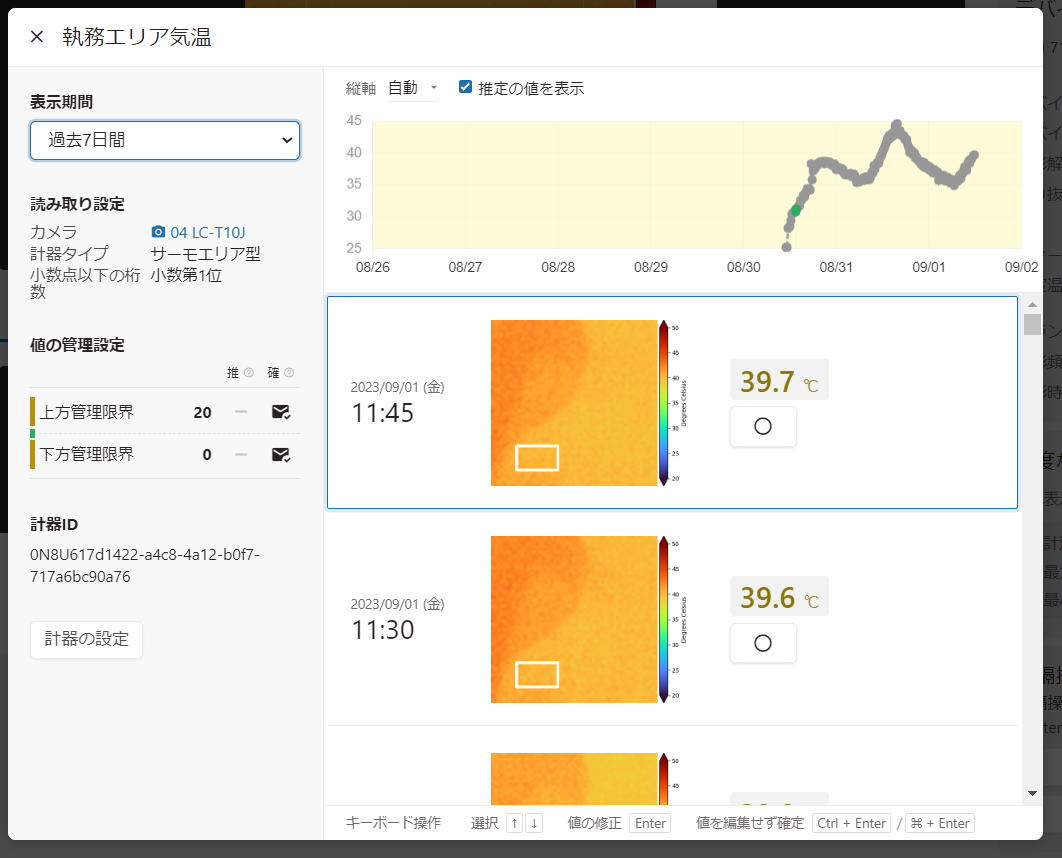

計測データが蓄積されるとトレンドグラフで温度の推移や異常値のアラート発報を行うことができるようになります。

計測例）
