BLE-LTE RouterのLED表示一覧です。それぞれの色が表示されている際、BLE-LTE Routerがどのような状態かを以下に説明します。

点灯色	状態	説明

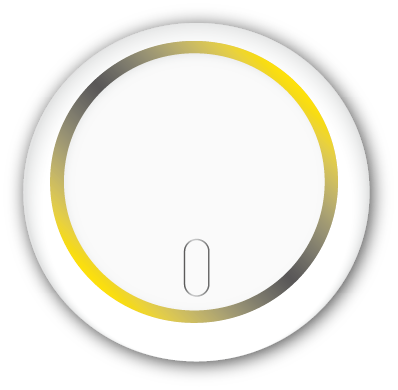

	初期化中	BLE-LTE Routerが初期化処理をしている状態です。電源ON時、再起動時などはこの表示になります。

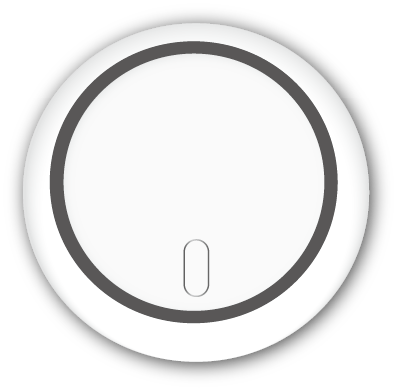

	データ送受信可能	BLE-LTE Routerがデータ送受信可能な状態です。

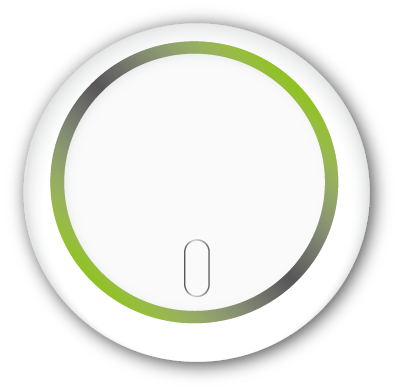

	データUplink中	LiLz Cam-BLEからBLE-LTE Router経由でデータをLiLz GaugeにUplink中の状態です。 ※LiLz Cam-LTEの場合は、撮影画像データはLTE経由でLiLz GaugeにUploadされるためカメラの近くにBLE-LTE Routerがあったとしてもこの表示にはなりません。
	データDownlink中	LiLz Gauge（Webブラウザ上）から、LiLz Camに対して遠隔撮影指示や設定変更指示などを送った場合、その指示をルーターが受けた時の状態です。
	Configモード移行中	BLE-LTE RouterがConfigモードに移行した状態です。ボタンを長押し2-3秒押下すると本モードに移行します。現状BLE-LTE RouterのPower Offは本モード経由でしか実行できません。
	Low Battery中	内蔵バッテリーがLow Battery状態の時にこの表示になります。BLE-LTE Routerは基本的にAC給電前提でお使いいただきますが、一時的な停電などで給電が止まった場合でも一定時間動作するようにバッテリーが内蔵されています。
	電源OFF中	電源がOFFの状態です。電源OFFはConfigモードにて実行できます。（現状、Configモードに移行後、スマホアプリのLight Blueにて電源OFF操作が必要になります。）

引き続きよろしくお願いいたします。
