LC-T10で撮影したサーモグラフィ画像から、指定した範囲で温度の計測ができる機能を提供しています。この記事では指定した温度範囲の計測方法を解説いたします。

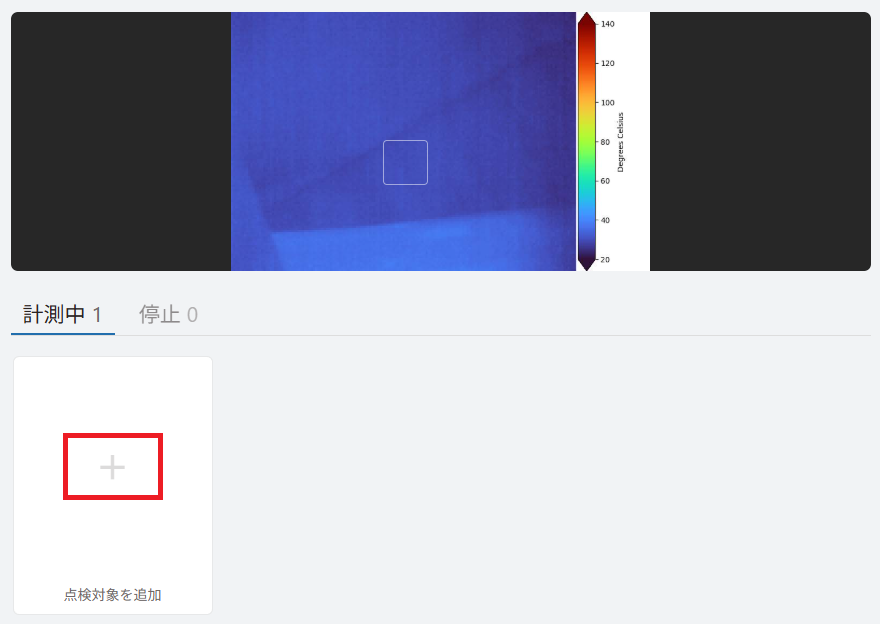

1. LiLz Cloud のカメラ個別ページより、「点検対象を追加」のプラスマークをクリックします。

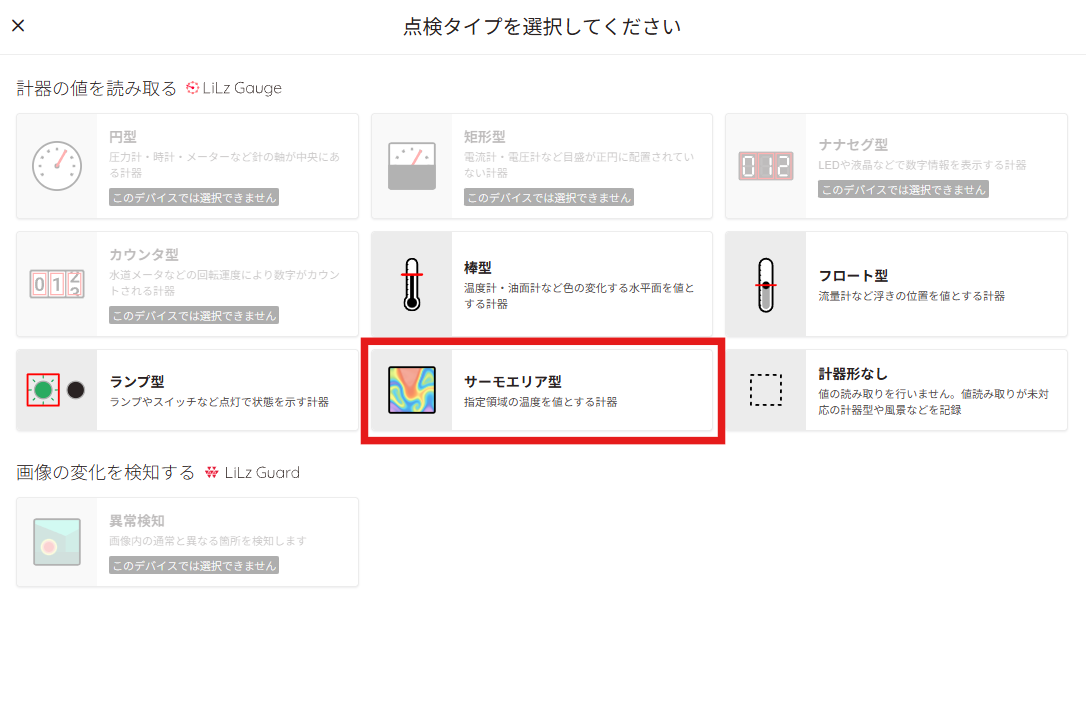

2. 「サーモエリア型」をクリックします。

3. 計測したい範囲を正方形で囲い、「次へ」をクリックします。
※青枠をドラッグすることで範囲を移動させることができます。
※青枠の枠線をドラッグすることで、枠の大きさを変更できます。

※画像全体を選択のチェックボックスをクリックすると、カラーバーを除いたヒートマップ部分全体が選択されます。また画面全体を選択した場合は、次に設定する傾き補正はスキップされます。

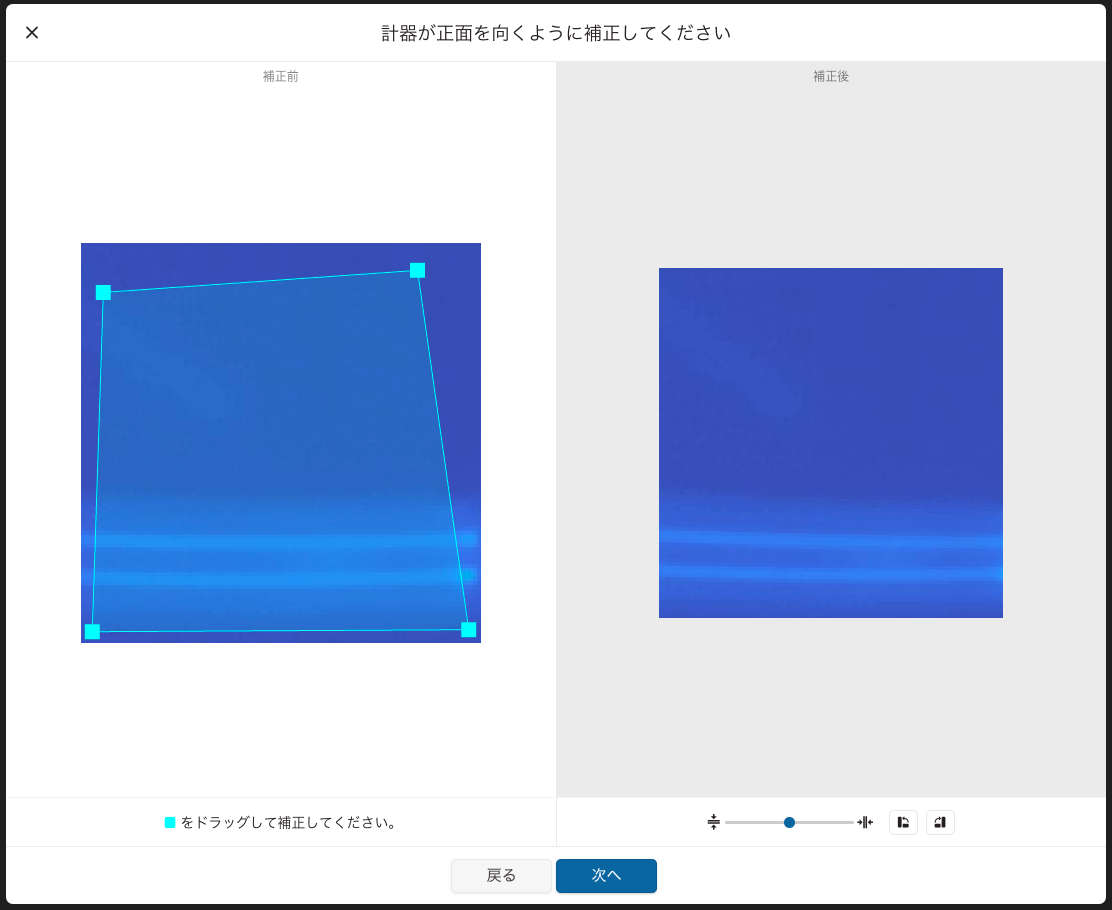

4. 水色の■をドラッグし、傾きを補正し、「次へ」をクリックします。

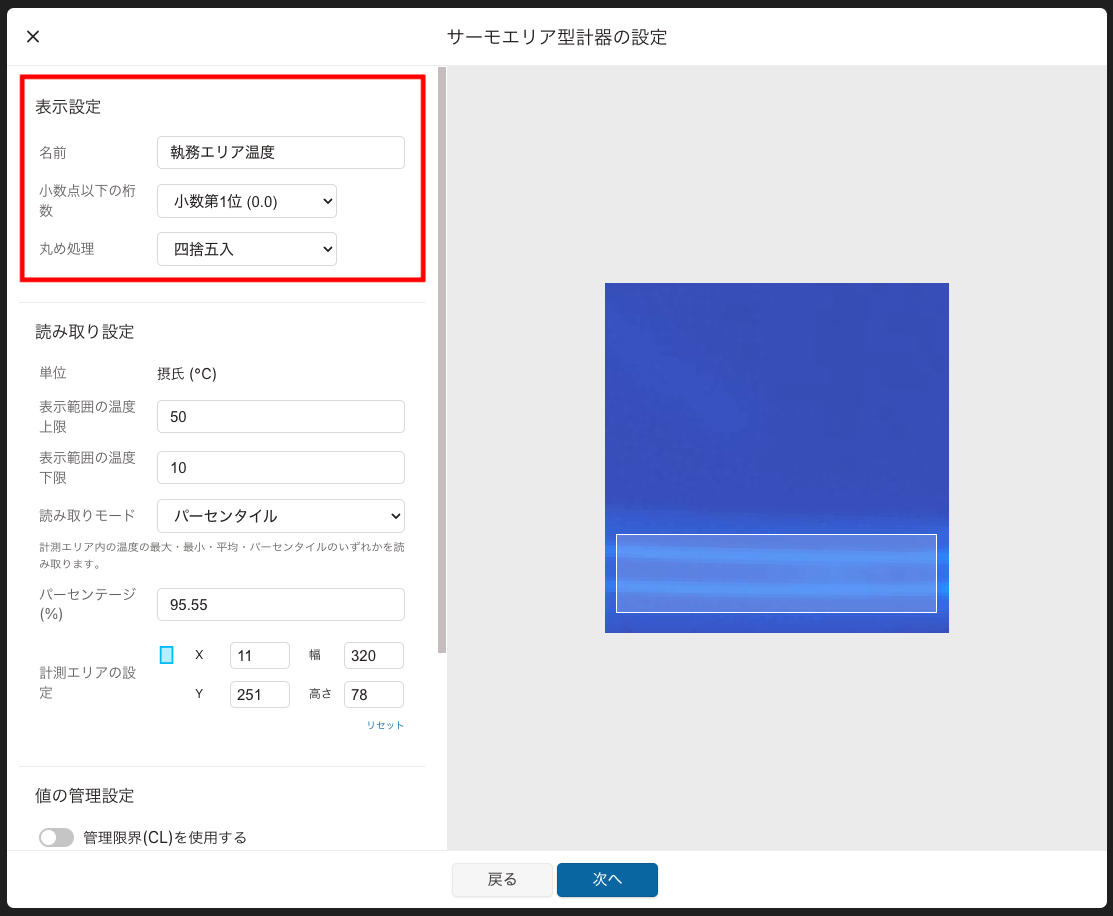

5. 表示設定で以下の内容を設定します。

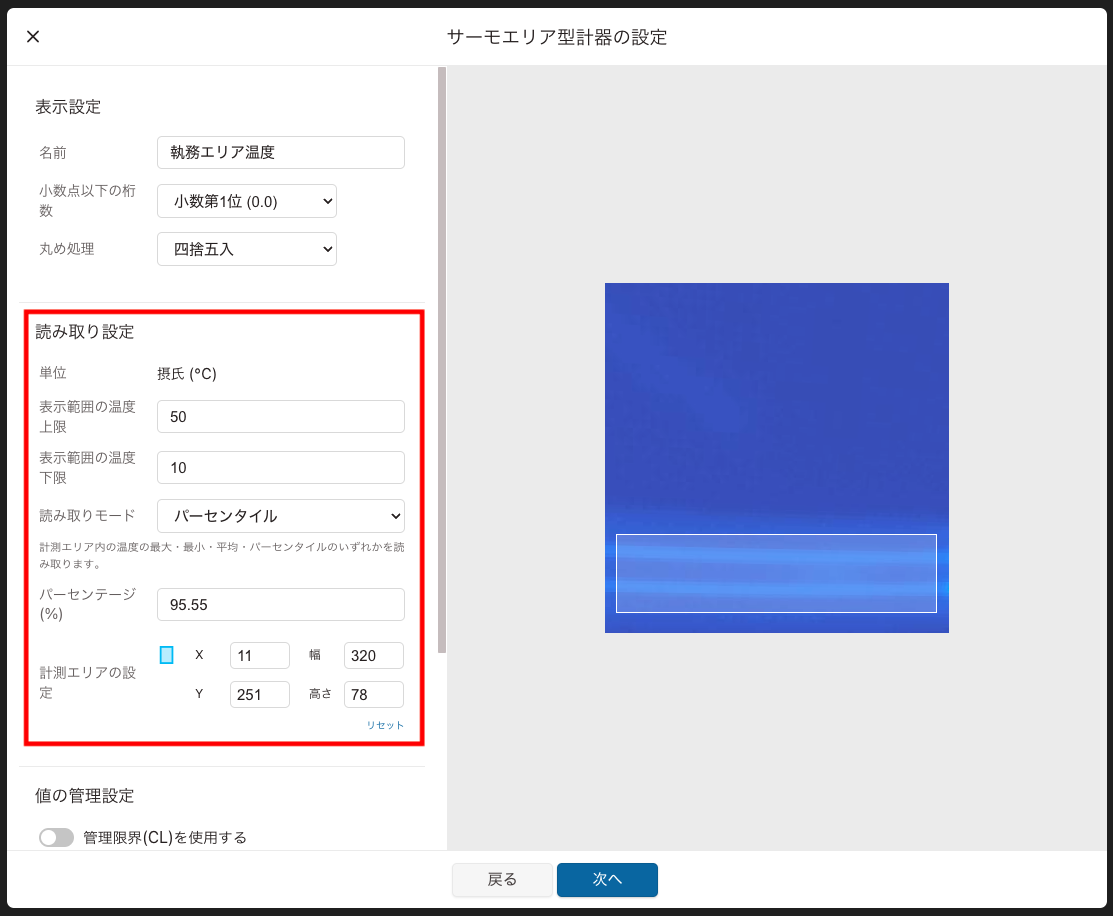

6. 読み取り設定で以下を設定します。

#	項目	設定内容
1	表示範囲の温度上限	計測したい範囲の温度の上限値を入力します。
2	表示範囲の温度下限	計測したい範囲の温度の下限値を入力します。
3	読み取りモード	計測したいエリアの温度の計算方法を設定します。平均：計測エリアの温度の平均値を表示最大：計測エリア内で1ピクセルの最大温度を表示最小：計測エリア内で1ピクセルの最小温度を表示パーセンタイル：計測エリア内で％で指定された位置の温度を表示
4	パーセンテージ(%)	読み取りモードがパーセンタイルの場合に設定した場合に表示される項目です。0から100の範囲内で小数第2位までの値が設定可能です。 95%に設定した場合は、計測エリア内の温度の値を小さい順にならべて95番目の値を表示することになります。計測エリア内の95.01%から100%(最大)の温度を外れ値として扱いたい際に有効です。
5	計測エリアの設定	画像をドラッグし、計測したい範囲を切り抜きます。ここで囲った範囲の温度を読み取りモードに従い計測します。

7. 上下限の閾値を設定します。
上下限の閾値に関する設定は任意となります。設定方法はこちらをご参照ください。

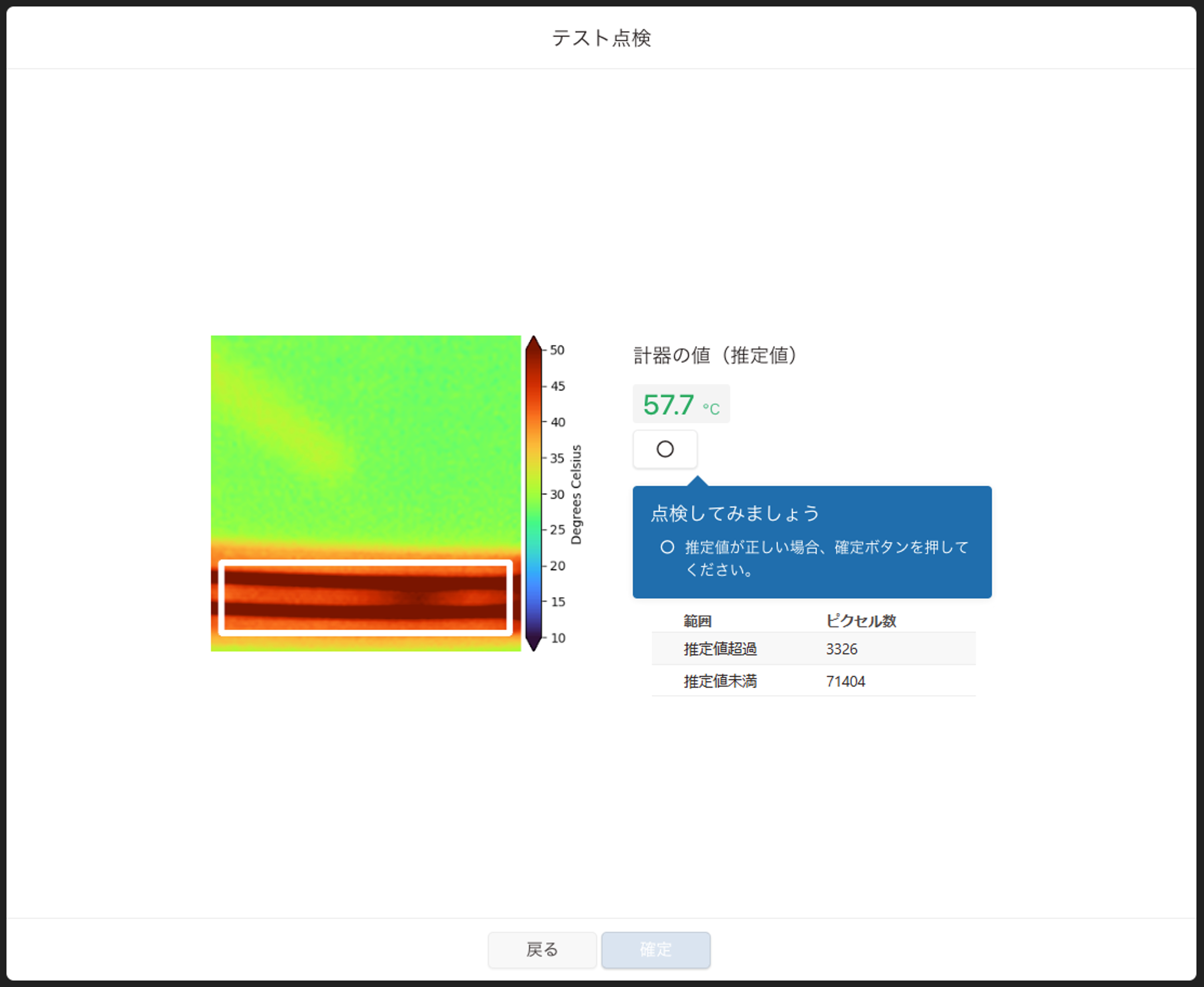

8. 全ての設定が完了したら「次へ」をクリックし、値に問題がなければ「〇」ボタンをクリック後、「確定」ボタンをクリックし、設定を完了させます。
※推定値超過／未満のピクセル数は、読み取りモードに「パーセンタイル」を設定した場合に表示されます。

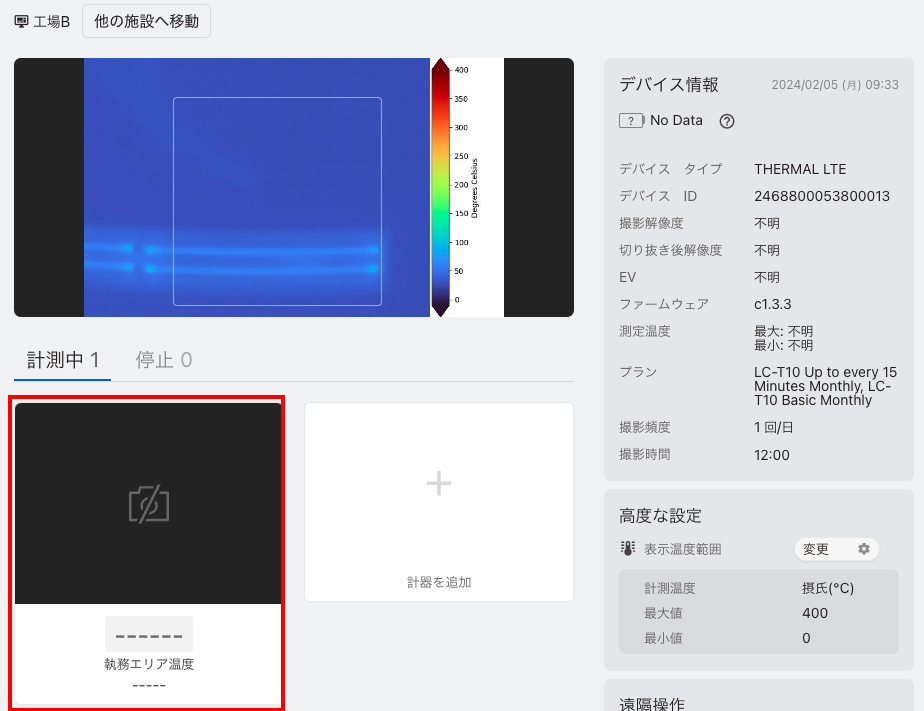

9. 「確定」ボタンをクリック後、「計測中」のタブに新たな計器が表示されます。次回撮影時より計測がスタートできます。

これで計器の設定が完了です。
計測データが蓄積されるとトレンドグラフで温度の推移や異常値のアラート発報を行うことができるようになります。

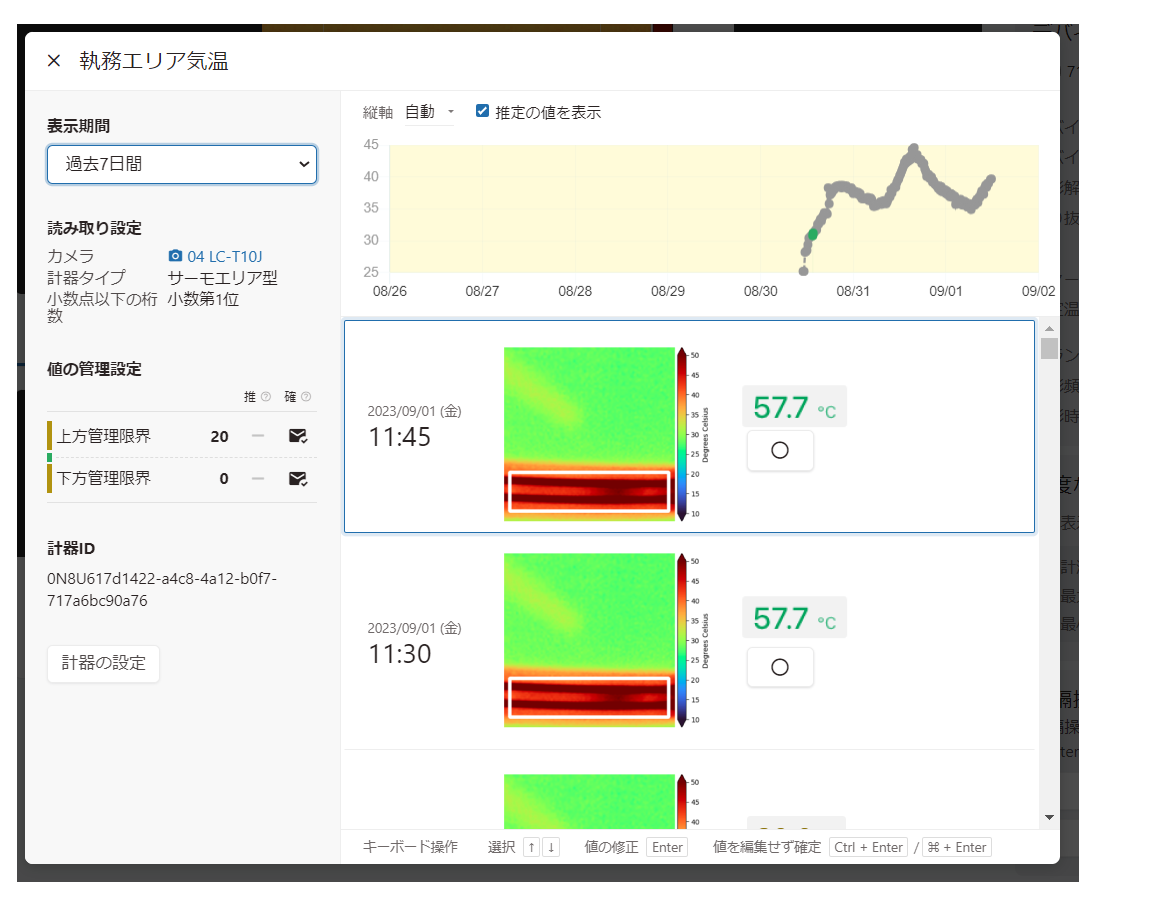

計測例）
